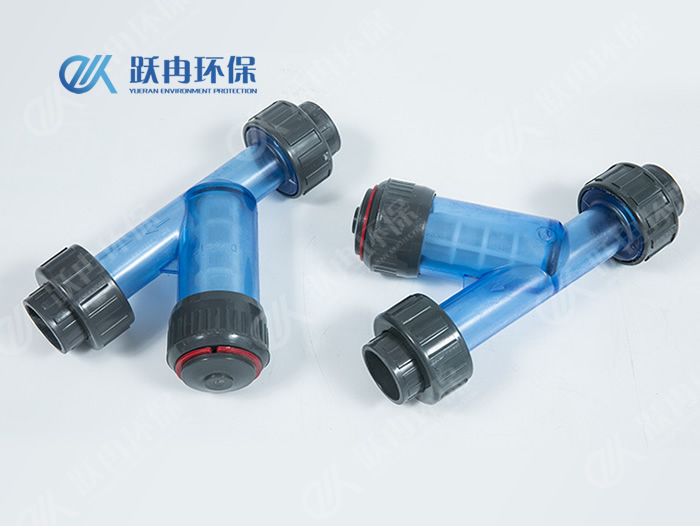

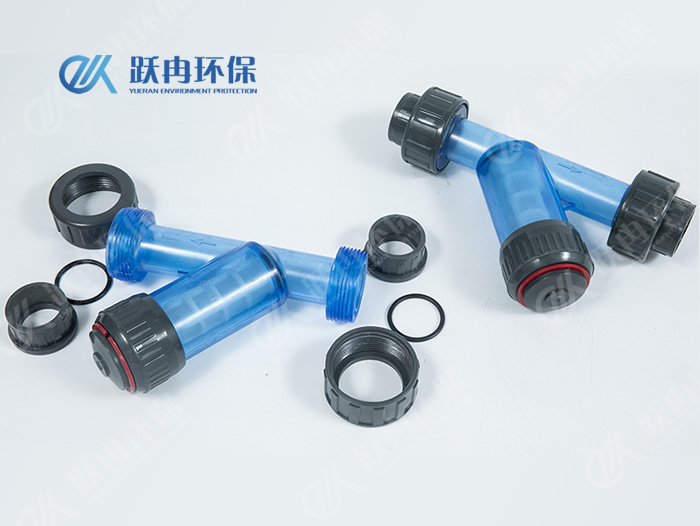

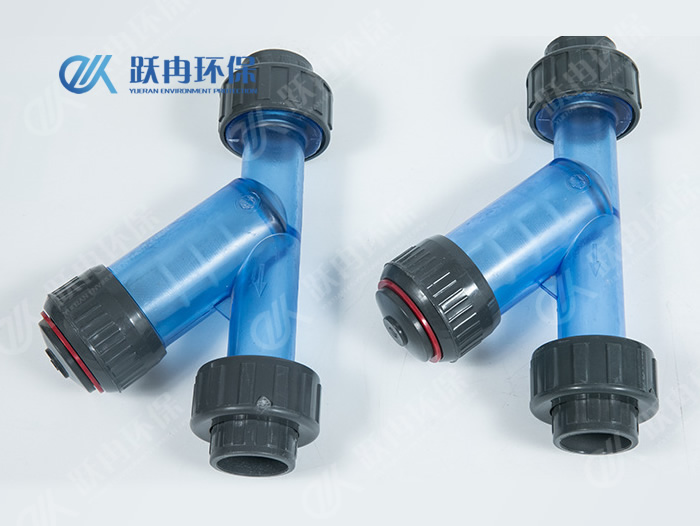

Y型过滤器

一，简介

       Y型过滤器也可以叫做PVC过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中杂质，以保护阀门及设备的正常使用。该过滤器具有结构**，阻力小，排污方便等特点。适用介质可为水、油、气。一般通水网为18~30目/cm2，通气忘为40~100目/cm2，通油网为100~480 目/cm2，可按用户要求制作。

二，特点

       采用高密度过滤网，安装在压缩机及酸碱计量泵前及农业灌溉，过滤流体介质内的杂质和颗粒，保护下游设备的安全性和可靠性。

三，工作原理

       其工作原理是：当流体流经过滤器时，杂质被过滤元件阻挡在过滤器内，而理想的流体则由过滤器出口排出，达到净化的目的。

四，选用原则

1、进出口通径

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力

按照过滤管路可能出现的*高压力确定过滤器的压力等级。

3、孔目数的选择

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质

过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算

水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。

五、适用范围

          适用于化工、石油、冶金、轻工、医药、食品等行业的液体及气体物料的过滤。通常安装在泵、压缩机的入口或流量计前的管道上，是保护此类设备和仪表，提高产品纯度、净化介质的设备。
